宣城 绝缘油介电强度测试仪TH-308D多功能电能表现场校验仪种类丰富

宣城绝缘油介电强度测试仪电极杯的清洗极为重要，因为绝缘液体对极小污染的影响都极为敏感。拆开电极杯，先用溶剂汽油清洗各部件，再用洗涤剂洗涤，取出后用自来水冲洗至中性，用蒸镏水洗涤2-3次。将清洗好的电极杯部件，置于105-110℃干燥箱中干燥3小时，然后取出（应戴干净布手套）在干燥器中冷却到室温。3、电极杯：把内电极螺杆插入绝缘板中心孔内，将螺母拧紧（戴干净手套用手紧即可），拧上屏蔽罩。配电极杯后，注意不要用手直接接触电极或绝缘表面，先用试样油冲洗两次再注入试样油。注入试样前，先让样品瓶倾斜开慢慢摇动，使试样均匀（不可使样品产生气泡）。然后用干净的绸布或滤纸擦净瓶口，并倒出一些试样冲洗瓶口，再将试样徐徐倒入电极杯，放入内电极，轻轻旋转并来回拉动内电极数次，取出内电极，倒去电极杯内的全部试样，重复上述操作2～3次。让试样超过两电极的高度（约18毫升）。然后将杯放入仪器的加热器中，连好电极。配电极杯后，注意不要用手直接接触电极或绝缘表面，先用试样油冲洗两次再注入试样油。然后将杯放入仪器的加热器中，连好电极。4、开始试验打开仪器电源，首先在屏幕的主菜单上检查设置温度、油号、时间是否正确，如有必要可按第四项所述方法通过键盘修改设定，各种数据设定后如不修改仪器会保存不变。

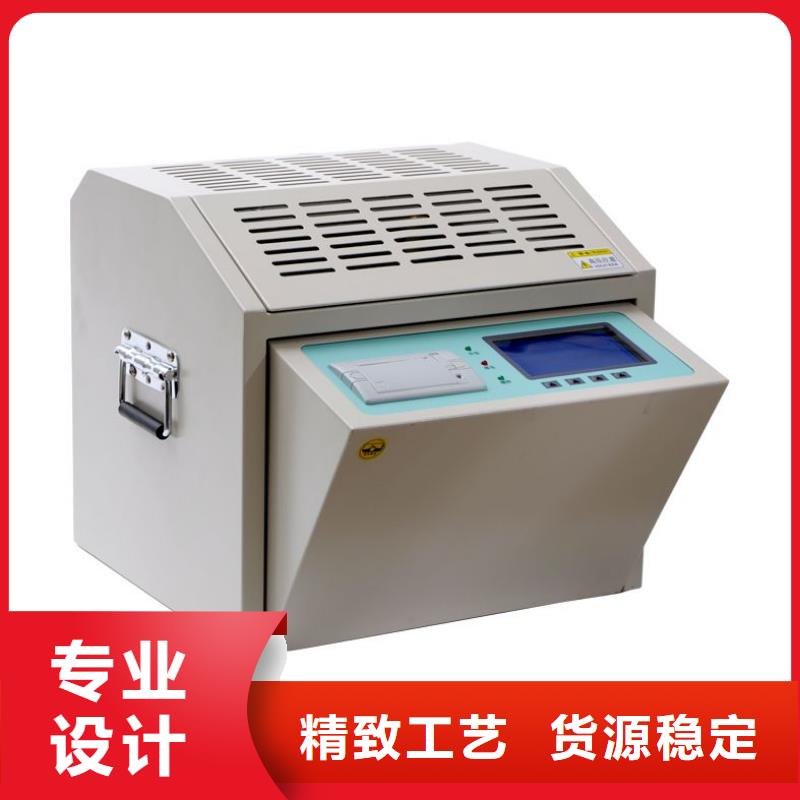

宣城绝缘油介电强度测试仪本系列绝缘油介电强度测试仪是我公司全体科研技术人员，依据标准GB507-1986及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。为满足不同用户的需求，该系列仪器可分为单杯三杯及多杯等型号。仪器操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、安全可靠。 二、仪器特点1. 仪器采用大容量单片机控制，工作稳定可靠；2. 仪器内设宽范围看门狗电路杜绝了死机现象；3. 多种操作选择，仪器程序设有GB507-1986、GB507-2002两种标准方法和自定义操作，能适应不同用户的多种选择；4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；7. 便携式结构，易于移动，户内外使用均很方便。三、技术指标1. 升压器容量 1.5kVA2. 升压速度 2.0 kV/s 2.05kV/s 3.0 kV/s，3.5 kV/s 5.0 kV/s任选 误 差 0.1kV/s3. 输出电压 0～100 kV4. 电源畸变率＜1％5. 显示方式 大屏幕液晶汉字显示6. 电极间隙 标准2.5 mm7. 外形尺寸 长410 mm；宽390 mm； 高380 mm8. 仪器重量 26 kg四、使用条件 1. 环境温度 0～40℃2. 相对湿度 ≤ 85％3. 工作电源 AC 220V ± 20％4. 电源频率 50 Hz ± 5 Hz5. 功率消耗 ＜200 W五、机箱及面板部件说明1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键 选择设置操作参数；3. 打印机 打印测试结果；4. 切换开关 选择不同升压速率；5. 指示灯 灯亮时表示相关操作步骤正在进行中；
